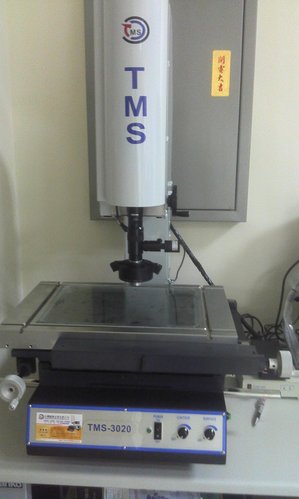

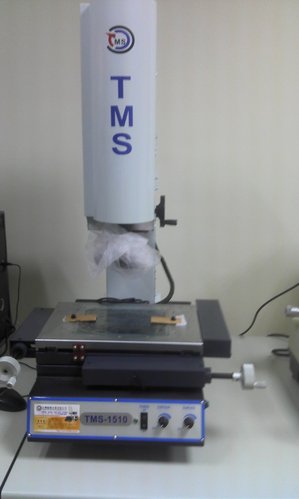

二次元影像量測儀 (非接觸式影像量測系統)














產品應用：

影像測量儀以二維測量為主，包括點、線、圓弧和矩形等幾何元素，以及零件的長度、角度、輪廓外形和表面形狀等。同時也能做2.5D測量，如臺階的高度、孔或槽的深度等，已廣泛的應用於機械、電子、儀錶、塑膠、PCB版，晶矽加工，不規則工件等進行量測。本公司全系列採用花崗岩平台，外觀簡潔大方，結構穩定，防震效果佳，測量軟體功能齊全， 可應付各種產業二維尺寸測量的需求。





產品特色：



  1. 使用RS-232接口與電腦連接並採用專用2.5D測量軟體。



  2. 具有多種數據處理、顯示、輸入、輸出功能，可對AUTOCAD的測量繪圖形進行處理及輸出。



  3. 具工件擺正功能，免除工件對正不易的困擾。



  4. 加上接觸式探測系統(Renishaw)，可同時做3D量測。



規格 :











































































型號



TMS-1510D



TMS-2010D



TMS-2515D



TMS-3020D



TMS-4030D



工作臺尺寸(mm)



354 x 228



404 x 228



450 x 280



500 x 330



606 x 466



玻璃尺寸(mm)



210 x 160



260 x 160



306 x 196



350 x 280



450 x 350



測量行程(mm)



150 x 100



200 x 100



250 x 150



300 x 200



400 x 300



儀器重量（kg）



100



110



120



140



240



外型尺寸 (mm)



540x560x860



760x600x900



970x670x940



Z升降行程 (mm)



200 mm


Z軸工作距離(mm)105 mm

X/Y坐標示值誤差



≤ ( 3 + L/200 )μm ;      L為被測長度,單位:mm



軟體



2.5D系列



影像系統



TMS系列：



攝像CCD： 彩色1/3"CCD攝像機


物        鏡： 物鏡倍率 0.7X-4.5X ，


視頻倍率 33X-195X，物方視場 8.1mm - 1.3mm。



照明光源



表面光源與透射光源均採用LED，亮度可調



電源



AC220V/110V    50/60 Hz


選配件DC3000、十字線
功率50W ( 不包含電腦)

建議放置台：載重需≧350 kg ; 尺寸(長 x 寬 x 高)：1,000 x 600 x 500 (mm)



以下功能強化選購件請參閱影像測量儀附件說明:
1.儀器標準配備及一般選購件 (0.5X 附加鏡， 2X 附加鏡，0.5X 鏡筒)
2.高精度選購件 (5X ，10X ，20X ，50X超長工作距離物鏡)
